Máy nén khí trục vít là gì? Cấu tạo máy nén khí trục vít

Máy nén khí trục vít là thiết bị không thể thiếu trong hệ thống khí nén, được sử dụng phổ biến trong các nhà máy quy mô công nghiệp. Máy hoạt động theo nguyên lý thay đổi thể tích thường được sử dụng trong hệ thống vận chuyển thu gom khí. Dưới đây là thông tin chi tiết về khái niệm cũng như cấu tạo máy nén khí trục vít.

cau-tao-may-nen-khi-truc-vit-chinh-hang

Chi tiết cấu tạo máy nén trục vít

Máy nén khí trục vít là gì? Máy nén khí trục vít dùng để làm gì?

Máy bơm hơi trục vít là thiết bị được sử dụng phổ biến trong công nghiệp. Vậy máy nén khí trục vít là gì? Ứng dụng dùng để làm gì trong đời sống dưới đây là thông tin chi tiết.

Khái niệm về máy nén khí trục vít.

Máy nén khí trục vít là dòng máy nén khí sử dụng nguyên tắc hoạt động dựa trên cấu tạo máy nén khí trục vít. Việc sử dụng hai trục vít xoắn song song để nén không khí. Đây là một trong các loại máy nén khí phổ biến trong các ứng dụng công nghiệp, vận tải, và sử dụng trong nhiều ngành khác nhau để cung cấp khí nén.

Máy nén khí trục vít dùng để làm gì?

Máy nén khí được ứng dụng đa dạng trong đời sống, được sử dụng trong các lĩnh vực công nghiệp, điều hòa không khí và làm lạnh, công nghiệp dầu khí, y tế,…

cau-tao-may-truc-vit

Hệ thống dây điện trong cấu tạo máy nén trục vít

  • Sản xuất công nghiệp: cung cấp khí nén cho các công cụ và thiết bị bao gồm vận hành máy cắt, máy mài, máy hàn, và các công cụ sử dụng khí nén khác. Máy nén khí trục vít giúp tạo ra áp suất ổn định và đáng tin cậy, cung cấp năng lượng cần thiết cho các quy trình sản xuất.
  • Điều hòa không khí và làm lạnh: Dựa trên cấu tạo máy nén khí trục vít, nó cung cấp khí nén cho các thiết bị và công cụ sử dụng trong quá trình sản xuất và bảo dưỡng hệ thống làm lạnh, cung cấp khí nén cho máy ép, máy cắt, và hệ thống điều khiển.
  • Công nghiệp dầu khí: cung cấp khí nén cho các thiết bị khoan dầu, hệ thống kiểm tra áp suất, và máy nén khí để làm sạch ống dẫn dầu. Máy nén khí giúp duy trì hiệu suất và an toàn trong các môi trường khắc nghiệt.
  • Y tế: Máy nén khí trục vít không dầu cũng có ứng dụng trong lĩnh vực y tế, cấp khí sạch cho các thiết bị y tế như máy trợ thở, hệ thống cung cấp khí y tế, và các ứng dụng y tế khác. Máy nén khí trục vít đảm bảo cung cấp khí nén sạch trong các tình huống y tế quan trọng.

Ngoài những ứng dụng trên, máy nén khí trục vít còn có sự hiện diện trong nhiều lĩnh vực khác như công nghiệp thực phẩm, ngành sản xuất gỗ, công nghiệp ô tô, và nhiều ứng dụng thương mại khác.

Xem thêm:

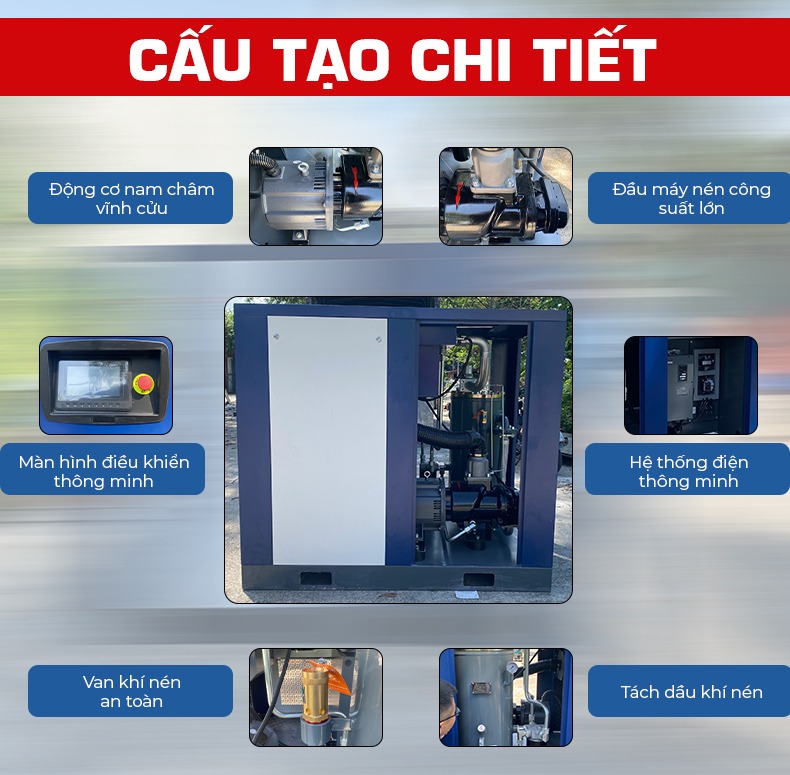

Cấu tạo máy nén khí trục vít

Đối với máy nén khí trục vít, sự phức tạp và chi tiết nằm ẩn sau mỗi bộ phận, tạo nên một hệ thống hoàn chỉnh và mạnh mẽ. Dưới đây là sự mô tả chi tiết hơn về cấu tạo của máy nén khí trục vít:

cau-tao-may-khi-truc-vit

Chi tiết cấu tạo và nguyên lý hoạt động máy trục vít

Bộ phận động cơ

Bộ phận động cơ được cấu tạo bởi:

  • Cụm đầu nén: Cụm đầu nén là trái tim của cấu tạo máy nén khí trục vít. Nó bao gồm nhiều thành phần quan trọng như motor điện, dây đai, bánh răng và trục vít. Motor điện mạnh mẽ tạo nên sự chuyển động cho trục vít, cung cấp năng lượng cần thiết cho quá trình nén khí.
  • Trục vít: Máy nén khí trục vít sử dụng hai trục vít xoắn, gồm trục chính và trục phụ, với rãnh răng để ăn khớp lẫn nhau. Khi trục vít quay, chúng tạo ra một khe hở rất nhỏ, trong đó không khí bị hút vào và sau đó bị nén.
  • Motor điện và bộ coupling: Động cơ thường là motor điện 3 pha. Bộ coupling giúp chuyển đổi năng lượng điện thành năng lượng cơ, đảm bảo trục vít quay mạnh mẽ.

Hệ thống van

Hệ thống van là một bộ phận trong cấu tạo máy nén khí trục vít . Chi tiết cấu tạo hệ thống van bởi những bộ phận sau:

cau-tao-may-nen-khi-truc-vit

Máy nén khí trục vít được thiết kế dạng tủ phù hợp với quy mô nhà xưởng

  • Van hút: Có nhiệm vụ điều chỉnh lưu lượng không khí đầu vào vào máy nén, quản lý quá trình nén.
  • Van một chiều tại đầu ra: Đảm bảo rằng không khí chỉ di chuyển theo một hướng, từ máy nén ra hệ thống, giữ cho áp suất ổn định.
  • Van chặn đầu: Ngăn dầu từ đầu nén tràn vào motor khi máy ngừng hoạt động. Thường nằm ở dưới đáy cụm đầu nén.
  • Van áp suất tối thiểu: Có chức năng gần giống với van một chiều, đảm bảo áp suất tối thiểu tại bình dầu.
  • Van hằng nhiệt: Điều tiết lượng dầu nhờn trên két làm mát.
  • Van điện từ: Điều khiển việc mở và đóng cổ hút, quản lý luồng không khí.
  • Van an toàn: Bảo vệ máy khỏi các sự cố chập cháy và quá tải từ nguồn điện.

Các bộ phận liên quan đến dầu nhờn

Liên quan đến dầu nhờn của máy nén khí trục vít được cấu tạo máy nén khí trục vít gồm những bộ phận sau:

  • Bình chứa dầu: Đây là nơi lưu trữ dầu máy nén, đảm bảo sự cung cấp liên tục của dầu.
  • Lọc tách dầu máy nén khí: Loại bỏ dầu máy khỏi khí nén, đảm bảo chất lượng của khí đầu ra.
  • Đường ống hồi dầu: Thu dầu từ dưới đáy và có lọc tách dầu động sau quá trình lọc.
  • Lọc dầu: Loại bỏ các tạp chất và bụi bẩn từ dầu máy.
  • Lọc sơ cấp: Ngăn tạp chất và bụi bẩn từ khí nén vào máy.

Hệ thống giải nhiệt – Cấu tạo máy nén khí trục vít

Hệ thống giải nhiệt được cấu tạo gồm các bộ phận:

cau-tao-may-nen-khi-truc-vit

Máy nén khí trục vít thương hiệu Camry

  • Bộ giải nhiệt cho khí nén: Làm mát khí nén trước khi nó ra khỏi bình chứa, đảm bảo khí nén đạt nhiệt độ ổn định.
  • Két làm mát dầu: Đặt cạnh bộ làm mát để làm mát dầu máy và khí nén.
  • Quạt làm mát: Thổi không khí xung quanh bộ làm mát dầu và khí nén để tạo điều kiện làm mát hiệu quả.
  • Cảm biến nhiệt độ: Đo nhiệt độ của máy và cung cấp cảnh báo nếu nhiệt độ quá cao.
  • Cảm biến quá tải (rơle): Bảo vệ máy khỏi sự cố cháy và quá tải.
  • Cảm biến áp suất: Điều khiển hoạt động của máy trong khoảng áp suất định mức.

Trên đây là thông tin chi tiết về máy nén khí trục vít cũng như cấu tạo máy nén khí trục vít, mọi thông tin thắc mắc xin liên hệ Điện máy Camry để biết thêm thông tin chi tiết về sản phẩm.
