Tìm hiểu về cấu tạo máy nén khí piston đầy đủ sẽ giúp bạn hiểu rõ về máy và sử dụng máy đúng cách, từ đó gia tăng tuổi thọ máy. Bạn có thể tìm hiểu cấu tạo máy thông qua Google, người bán, hoặc các trang thông tin mạng xã hội khác như youtube. Bài viết này sẽ cập nhật chi tiết cấu tạo máy cho bạn.

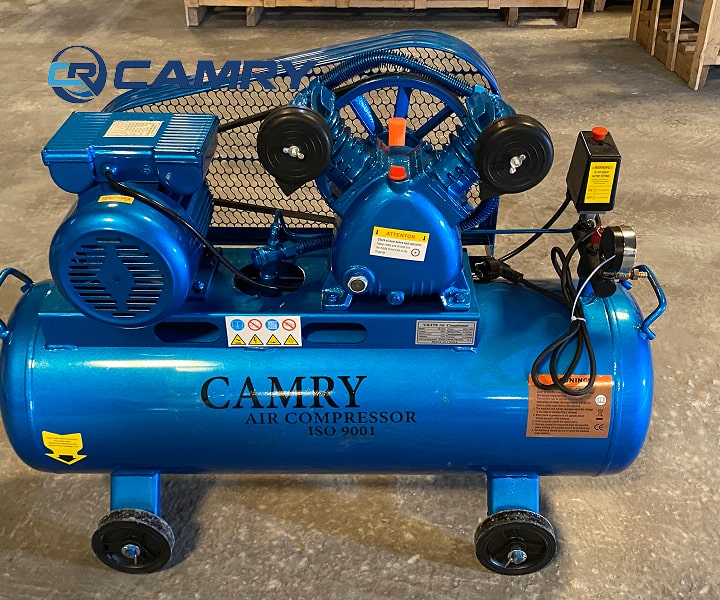

Cấu tạo máy nén piston: đầu nén, mô tơ, bình chứa,…

Cấu tạo máy nén khí piston chi tiết

Máy nén khí piston hay còn gọi là máy nén khí có dầu, có chức năng cung cấp khí nén để vận hành các thiết bị, máy móc. Máy sử dụng dầu để bôi trơn đầu nén, giúp giảm ma sát và mài mòn piston.

Mô tơ (động cơ điện)

Đây là bộ phận cấu tạo máy nén khí piston tạo ra chuyển động quay, truyền lực cho đầu nén thông qua dây curoa hoặc trục nối trực tiếp.

Mô tơ được quấn 100% dây đồng nguyên chất, giúp tăng khả năng chịu nhiệt, giảm hao tổn điện năng và đảm bảo máy hoạt động ổn định trong thời gian dài (từ 4 – 6 tiếng liên tục).

Đầu nén khí piston

Cấu tạo máy nén khí piston có đầu nén – là nơi diễn ra quá trình hút khí, nén khí và đẩy khí nén vào bình chứa. Đầu nén được làm từ nhôm đúc nguyên khối dày dặn, chịu được áp lực lớn, có khả năng tản nhiệt tốt nhờ dầu bôi trơn.

Đầu nén được thiết kế dạng đầu nén 1 cấp hoặc 2 cấp, gồm 1, 2 hoặc 3 piston làm việc luân phiên, tạo ra áp suất cao hơn (lên tới 12 bar) và cung cấp khí liên tục cho các thiết bị.

Đầu nén khí piston có dầu – loại 2 piston

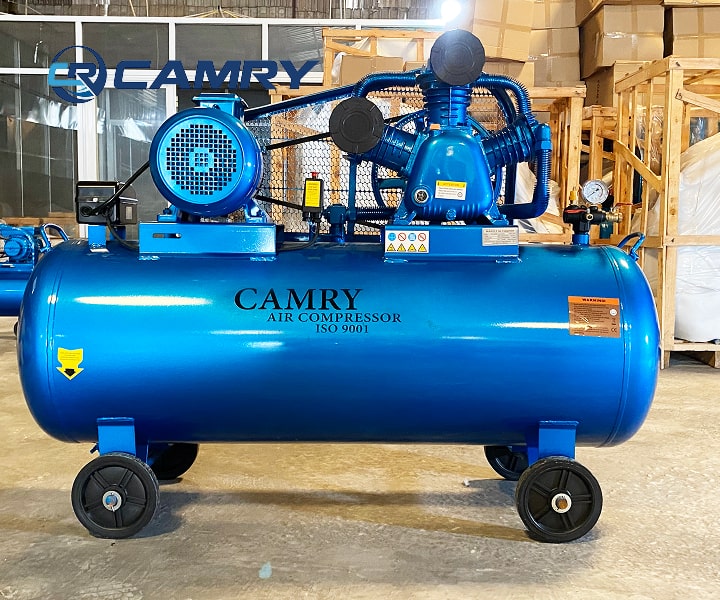

Một máy nén khí có thể có 1 đầu nén hoặc 2 đầu nén. Dòng 2 đầu nén thường là dòng máy công suất lớn, áp 12 bar – ví dụ model máy nén khí 250L 6hp 12 bar như hình bên dưới. Tuổi thọ trung bình của đầu nén có thể đạt từ 5 – 7 năm nếu được bảo dưỡng định kỳ.

Bình chứa khí nén

Bình chứa khí nén cấu tạo máy nén khí piston được chế tạo từ thép hợp kim dày, phủ sơn tĩnh điện chống gỉ sét và oxy hóa, giúp đảm bảo độ bền màu và khả năng chịu áp suất cao.

Bình có dung tích đa dạng (từ 40L đến 500L), tùy thuộc vào nhu cầu sử dụng.

Đáy bình có van xả đáy, là nơi loại bỏ hơi nước, tạp chất sau mỗi chu kỳ làm việc bằng cách vặn mở van xả.

Bình chứa khí 40L – 500L đặt bên dưới đầu nén khí

Hệ thống phụ kiện đi kèm

Cấu tạo máy nén khí piston gồm rơle tự ngắt, đồng hồ đo áp suất, bộ lọc khí, và bánh xe di chuyển.

• Rơle giúp tự động ngắt điện khi đạt áp suất tối đa, đảm bảo an toàn và tiết kiệm điện năng.
• Lọc gió gắn ngoài cửa hút đầu nén, giúp giữ lại bụi bẩn trong không khí trước khi đưa vào bên trong đầu nén.
• Đồng hồ đo áp cho phép người dùng theo dõi áp suất khí nén thực tế trong bình, từ đó điều chỉnh phù hợp cho từng thiết bị.
• Hệ thống bánh xe và tay kéo giúp dễ dàng di chuyển máy trong không gian làm việc, thuận tiện cho việc bảo trì hoặc vận chuyển.

Cụm đồng hồ và rơ le máy nén khí piston

Xem thêm:

• Phụ tùng máy nén khí piston
• Phụ kiện máy nén khí piston

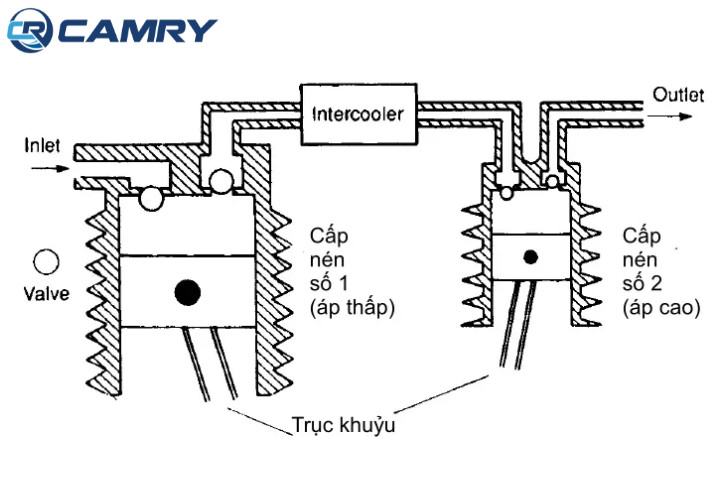

Nguyên lý hoạt động của máy nén khí piston

Với cấu tạo máy nén khí piston đơn giản, máy nén khí piston trải qua 4 giai đoạn để tạo ra khí nén ổn định, mạnh mẽ:

• Giai đoạn 1: Khí nén được hút vào buồng khí nén khi van cửa nạp được mở ra nhờ chân không.
• Giai đoạn 2: Piston trong đầu nén chuyển động tịnh tiến lên xuống bên trong xi lanh để làm tăng áp suất.
• Giai đoạn 3: Áp suất và thể tích khí nén trong buồng nén khí dần tăng lên và không khí sẽ bị nén lại trong buồng nén.
• Giai đoạn 4: Khi áp suất tăng đến mức giới hạn, van thoát khí được mở ra và đẩy khí nén ra bên ngoài qua ống dẫn khí.

ff

Chi tiết: Nguyên lý máy nén khí piston

Khả năng ứng dụng của máy nén khí piston

Với khả năng cung cấp khí nén mạnh mẽ, máy nén khí piston được sử dụng phổ biến trong nhiều công việc và hoạt động khác nhau:

• Sử dụng trong hộ gia đình: bơm lốp, vệ sinh nhà cửa, bắn đinh ghim, thông cống, ống nước,…
• Tiệm sửa chữa xe đạp, rửa xe máy, ô tô: vận hành các thiết bị chuyên môn như súng bơm lốp, xịt khô, máy hút dầu, ben nâng,…
• Xưởng công nghiệp (xưởng gỗ, xưởng tôn, xưởng cắt CNC,…): hỗ trợ vận hành máy ép, máy cắt, máy dập khuôn,…
• Nhà máy, xưởng sản xuất quy mô nhỏ: cung cấp khí nén vận hành băng chuyền, vận chuyển hàng hóa,…

Địa chỉ bán máy nén khí piston chính hãng, uy tín

Điện Máy Camry là một trong những đơn vị cung cấp máy nén khí chính hãng hàng đầu tại Việt Nam. Sản phẩm của đơn vị cam kết được nhập khẩu 100%, đạt chất lượng CO CQ với giá thành cạnh tranh nhất trên thị trường.

Khi mua hàng tại đây, bạn sẽ được nhận những chính sách ưu đãi: bảo hành, vận chuyển, lắp đặt,…

• Đa dạng mẫu mã, đầy đủ giấy tờ kiểm định chất lượng
• Cam kết hàng chính hãng 100%, giá cả cạnh tranh
• Bảo hành dài hạn 12 tháng cả máy, 6 tháng với đầu nén, 12 tháng với mô tơ máy nén khí
• Vận chuyển giao tận nơi Toàn quốc, hàng sẵn có tại kho.

Điện máy Camry bán máy nén khí chính hãng, giá tốt

Hi vọng qua bài viết trên, bạn đã nắm được những thông tin cơ bản về cấu tạo máy nén khí piston, nguyên lý vận hành và ứng dụng. Mọi thắc mắc, vui lòng liên hệ hotline để nhận được tư vấn và hỗ trợ.
