Nhằm có thể mang lại hiệu quả tối ưu trong sản xuất, quy trình lắp đặt hệ thống khí nén trong công nghiệp có vai trò quan trọng. Hệ thống khí nén hoàn chỉnh sẽ cung cấp nguồn khí nén ổn định để có thể vận hành các loại thiết bị, máy móc êm ái.

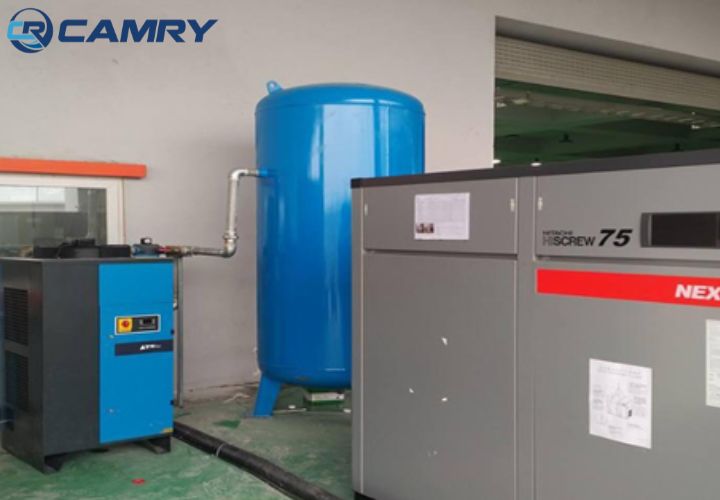

Chi tiết hệ thống khí nén công nghiệp

Các bước lắp đặt hệ thống khí nén trong công nghiệp

Dưới đây là hướng dẫn chi tiết về quy trình lắp đặt hệ thống khí nén công nghiệp bao gồm các thiết bị chính như máy nén khí trục vít, bình chứa khí nén, máy sấy khí, và bộ lọc khí nén:

Bước 1: Xác định nhu cầu và kế hoạch lắp đặt

• Xác định nhu cầu về lưu lượng và áp lực khí nén dự kiến để đảm bảo hệ thống đáp ứng được mục tiêu công việc.
• Lập kế hoạch vị trí lắp đặt các thiết bị, bao gồm máy nén khí, bình chứa khí nén, máy sấy khí, và bộ lọc khí nén.

Bước 2: Lắp đặt máy nén khí trục vít

Máy nén khí trục vít

• Chọn vị trí lắp đặt máy nén khí trục vít sao cho có không gian đủ và thoải mái để vận hành và bảo trì. Ưu tiên chọn lắp đặt hệ thống khí nén ở khu vực tránh xa phòng sản xuất
• Đảm bảo máy nén khí trục vít được cố định chặt chẽ và không gian quanh nó sạch sẽ để đảm bảo lưu lượng không khí tốt.

Bước 3: Lắp đặt bình chứa khí nén – Hệ thống khí nén trong công nghiệp

• Lắp đặt bình chứa khí nén ở vị trí thích hợp gần máy nén khí, với đủ không gian để kết nối đường ống và van.
• Đảm bảo bình chứa khí nén được đặt trên mặt đất hoặc bệ cố định một cách chắc chắn.

Bình chứa khí nén có mức dung tích từ 120 lít – 10.000 lít sẽ phụ thuộc tùy vào quy mô của hệ thống.

Bước 4: Lắp đặt máy sấy khí

• Lắp đặt máy sấy khí gần máy nén khí để thuận tiện cho việc loại bỏ nước và làm khô khí nén.
• Đảm bảo máy sấy khí được kết nối với bình chứa khí nén và đường ống dẫn khí nén.

Máy sấy khí sử dụng trong hệ thống khí nén

Hiện nay trên thị trường có 2 loại máy sấy khí. Đó là kiểu làm lạnh và máy hấp thụ đáp ứng nhu cầu khác nhau. Khí nén thành phẩm sấy khô từ 80-90% do đó phù hợp với các công việc không đòi hỏi về độ sạch khí nén trong hệ thống khí nén trong công nghiệp.

Bước 5: Lắp đặt bộ lọc khí nén

• Lắp đặt bộ lọc khí nén ở vị trí gần máy sấy khí để đảm bảo khí nén sạch và khô.
• Kết nối bộ lọc khí nén với đường ống khí nén và đảm bảo nó có khả năng xả nước tự động.

Bộ lọc khí nén sẽ bao gồm 3 cấp tương đương với 3 cốc lọc: lọc thô, lọc tinh, lọc siêu tinh.

Bước 6: Kết nối đường ống và van

• Kết nối đường ống và van từ máy nén khí đến bình chứa khí nén, từ bình chứa khí nén đến máy sấy khí, và từ máy sấy khí đến bộ lọc khí nén.
• Đảm bảo kín đáo và chặt chẽ để tránh mất áp lực và rò rỉ khí.

Bước 7: Điều chỉnh và kiểm tra hệ thống khí nén trong công nghiệp

• Điều chỉnh áp lực và lưu lượng khí nén theo cài đặt ban đầu.
• Kiểm tra toàn bộ hệ thống để đảm bảo không có rò rỉ khí và các kết nối đúng cách.
• Kích hoạt hệ thống và kiểm tra xem máy nén khí hoạt động ổn định và khí nén đạt áp lực và chất lượng mong muốn.

Bước 8: Bảo dưỡng và theo dõi

Quy trình bảo dưỡng và theo dõi

• Thiết lập lịch trình bảo dưỡng định kỳ cho toàn bộ hệ thống khí nén để đảm bảo hiệu suất và tuổi thọ của thiết bị.
• Theo dõi áp lực và lưu lượng khí nén để đảm bảo hệ thống luôn hoạt động đúng cách.

Hệ thống khí nén trong công nghiệp cần được thiết kế và lắp đặt cẩn thận để đảm bảo hiệu suất và an toàn. Việc tuân thủ quy trình lắp đặt và bảo trì định kỳ sẽ giúp hệ thống khí nén hoạt động ổn định và đáp ứng được nhu cầu sản xuất.

Cách chọn thiết bị phù hợp theo máy nén khí trục vít

Để lắp được quy trình hệ thống khí nén công nghiệp chúng ta cần phải lựa chọn các thiết bị phù hợp theo máy nén khí trục vít dựa trên công thức ước lượng nhanh:

Cách chọn thiết bị phù hợp với hệ thống khí nén

• Lưu lượng của máy sấy khí = (120 – 130)% x lưu lượng máy bơm hơi trục vít
• Dung tích bình chứa khí nén = 40 x Công suất máy nén khí (Kw)
• Lưu lượng bộ lọc khí nén = (120 – 130)% x lưu lượng máy bơm hơi trục vít

Trên đây là thông tin chi tiết quy trình lắp đặt hệ thống khí nén trong công nghiệp. Hy vọng bài viết có ích với bạn trong quá trình lắp đặt hệ thống khí nén.
