Cầu nâng 1 trụ có nhiều loại khác nhau, dòng cầu nâng chữ H, chữ I, âm nền hoặc dương nền. Điều này dẫn tới kích thước cầu nâng 1 trụ khác nhau nên người thi công lắp đặt cần lưu ý xác định vị trí đặt cầu, đào móng cầu,… cho phù hợp. Dưới đây là thông tin chi tiết về kích thước cầu 1 trụ.

Cầu nâng 1 trụ rửa xe có loại chữ I, chữ H âm nền, dương nền

Kích thước cầu nâng 1 trụ rửa xe các loại chữ I, chữ H

Trên thị trường hiện nay có 2 loại cầu nâng 1 trụ phổ biến, là dòng cầu nâng chữ I và chữ H. Về khả năng hoạt động thì đều có điểm tương đồng là nâng trọng lượng 4 tấn, chiều cao nâng tối đa 1600mm. Về kích thước cầu nâng 1 trụ theo tiêu chuẩn thì dưới đây là bảng thông số từng loại.

Kích thước cầu nâng 1 trụ chữ I âm nền

Cầu nâng 1 trụ chữ I âm nền là dòng cầu nâng chuyên dụng được nhiều gara ô tô lựa chọn nhờ thiết kế gọn, dễ vận hành và tối ưu diện tích mặt bằng. Khác với dạng chữ H, loại chữ I có bàn nâng thiết diện lớn tập trung vào 4 vị trí đặt bánh xe, giúp đảm bảo xe luôn trong tư thế cân bằng, giữ vững khi đặt trên bàn nâng.

Chiều dài tổng bàn nâng chữ I âm nền là 4460mm

Từ kích thước cầu nâng 1 trụ trên có thể thấy, cầu nâng chữ I âm nền có kích thước nhỏ gọn hơn so với cầu chữ H, đặc biệt là phần bàn nâng và móng âm. Tuy nhiên, để đảm bảo an toàn và hiệu quả khi thi công, cần lưu ý:

• Diện tích mặt bằng tối thiểu cần khoảng 7m × 4m để thuận tiện cho thao tác rửa, quay đầu và bảo dưỡng xe.
• Đào móng cần đủ sâu để chôn phần ben (khoảng 2,1m) và đổ bê tông chắc chắn.
• Mặt sàn cần được xử lý chống thấm, bố trí hệ thống thoát nước tốt để tránh đọng nước quanh ben nâng.
• Nên bố trí khoảng cách cách tường tối thiểu 1,2m và cách mép ngoài 1,5m để đảm bảo không gian an toàn khi vận hành.

Kích thước cầu nâng 1 trụ chữ H âm nền

Cầu nâng chữ H âm nền được ưa chuộng tại các gara chuyên nghiệp nhờ thiết kế hai bàn nâng song song, độ cân bằng cao và dễ thao tác rửa toàn thân xe. So với loại chữ I, kích thước tổng thể tương đương nhưng yêu cầu diện tích mặt bằng lớn hơn do cấu trúc bàn nâng tách đôi.

Chiều cao nâng lớn nhất của cầu nâng 1 trụ chữ H âm nền là 1600mm

Từ bảng kích thước cầu nâng 1 trụ chữ H âm nền trên, bạn ưu ý khi lắp đặt để cầu nâng 1 trụ vận hành đúng quy trình, an toàn:

• Cần diện tích mặt bằng khoảng 7m × 5m để thuận tiện thao tác.
• Khoảng cách hai bàn nâng 780mm giúp rửa được cả xe du lịch và bán tải.
• Phần móng ben cũng cần đào sâu khoảng 2,1m và đổ bê tông cốt thép chắc chắn.
• Phù hợp lắp đặt tại gara quy mô vừa và lớn, hoặc trạm rửa xe kết hợp bảo dưỡng.
• Lưu ý đảm bảo hệ thống ống dẫn khí nén và ống dẫn dầu đúng tiêu chuẩn, tránh rò rỉ khí nén và dầu trong quá trình vận hành cầu nâng 1 trụ chữ H âm nền.

Kích thước cầu nâng 1 trụ chữ H dương nền

Cầu nâng chữ H dương nền là lựa chọn phù hợp cho những gara có mặt bằng bê tông sẵn, không muốn đào móng hoặc lắp đặt nhanh. Với cùng kích thước và sức nâng, loại dương nền có thiết kế nổi trên mặt sàn, giúp rút ngắn thời gian thi công và dễ di chuyển khi cần.

Cầu nâng chữ H dương nền có trọng tải nâng lên đến 4 tấn

Trong quá trình thi công lắp đặt, thợ cần biết kích thước cầu nâng 1 trụ chữ H dương nền chính xác để thi công đào móng phù hợp.

• Không cần đào móng sâu để lắp bàn nâng, chỉ cần đào móng ty nâng.
• Diện tích lắp đặt khoảng 7m × 5m, phù hợp với hầu hết các gara tiêu chuẩn.
• Cần bố trí khoảng cách an toàn 1,2m – 1,5m xung quanh khu vực lắp đặt.

Xem thêm: Cấu tạo cầu nâng rửa xe ô tô

Bản vẽ kỹ thuật của các loại cầu nâng 1 trụ rửa xe

Để giúp khách hàng dễ dàng hình dung về kích thước cầu nâng 1 trụ cũng như hình dáng cầu khi hoàn thiện lắp đặt thực tế thế nào, sau đây là 1 số bản vẽ cầu nâng chi tiết. Từ bản vẽ, thợ thi công xác định vị trí lắp cầu, thi công đào móng,… phù hợp.

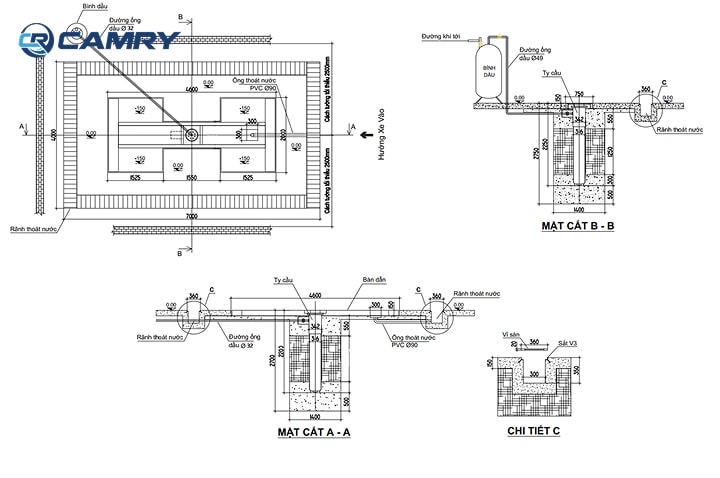

Bản vẽ cầu nâng 1 trụ chữ I âm nền

Bản vẽ cầu nâng 1 trụ chữ H âm nền

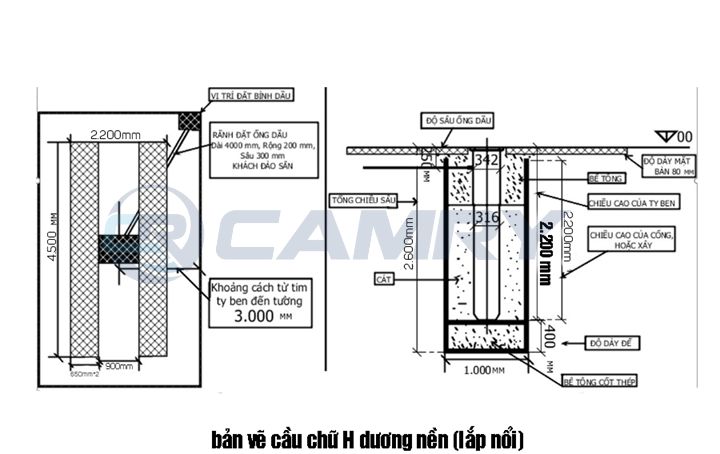

Bản vẽ cầu nâng chữ H rửa xe thiết kế dương nền

Kích thước cầu nâng 1 trụ qua hình ảnh thực tế

Qua nội dung trên, có lẽ khách hàng đã có thể hiểu phần nào về kích thước cầu nâng rửa xe 1 trụ. Tuy nhiên, để giúp bạn có cái nhìn khách quan thực tế hơn, bài viết cung cấp những hình ảnh cầu nâng 1 trụ đã lắp đặt tại gara ô tô. Từ hình ảnh đó, bạn dễ dàng đánh giá được kích thước, hình dáng cầu nâng.

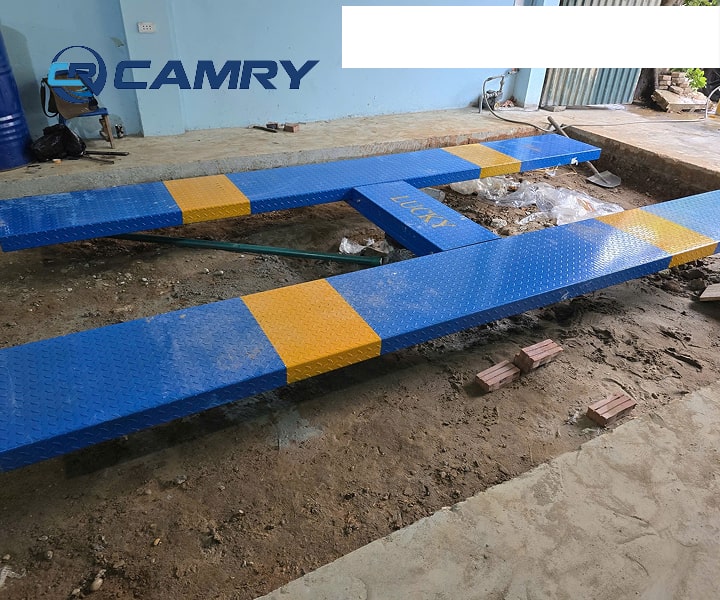

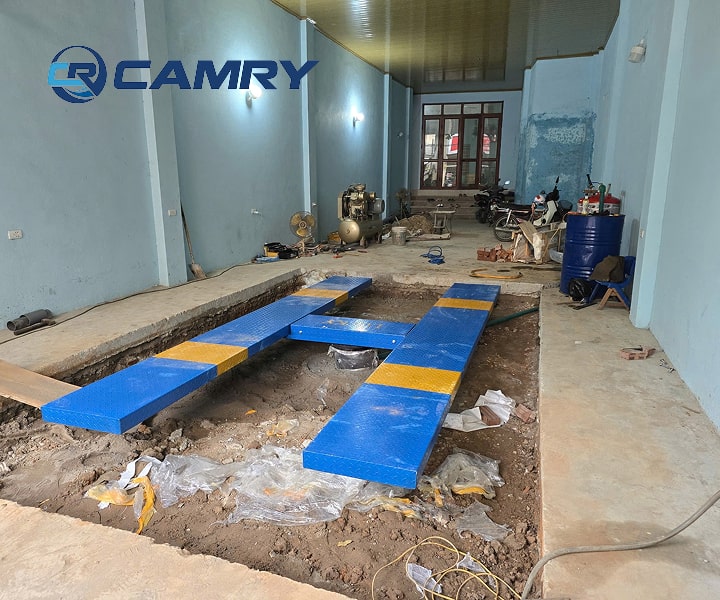

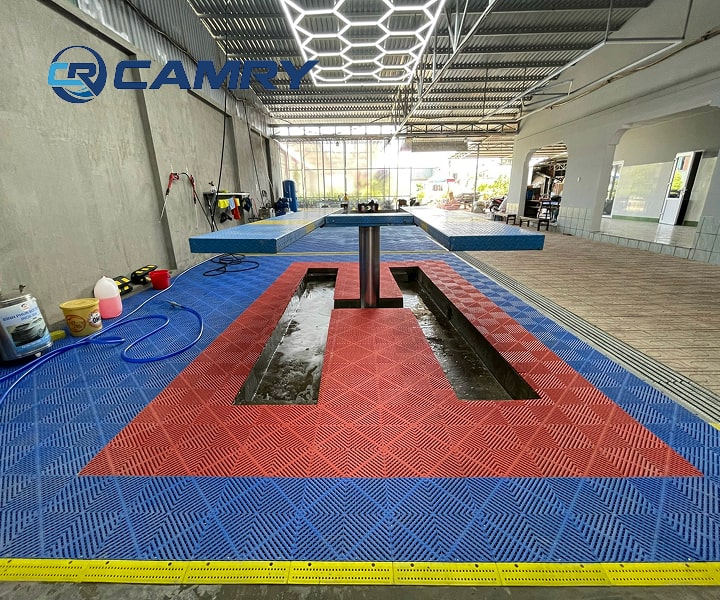

Gara ô tô lắp đặt cầu nâng 1 trụ chữ H âm nền đã hoàn thiện

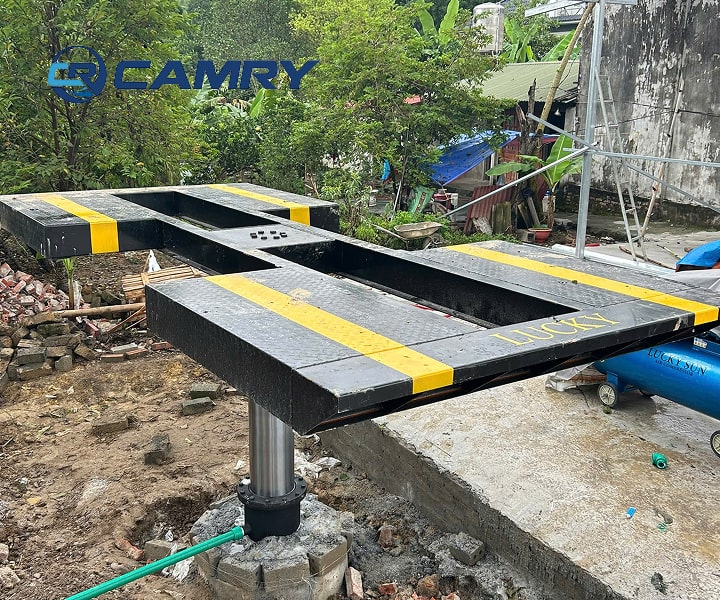

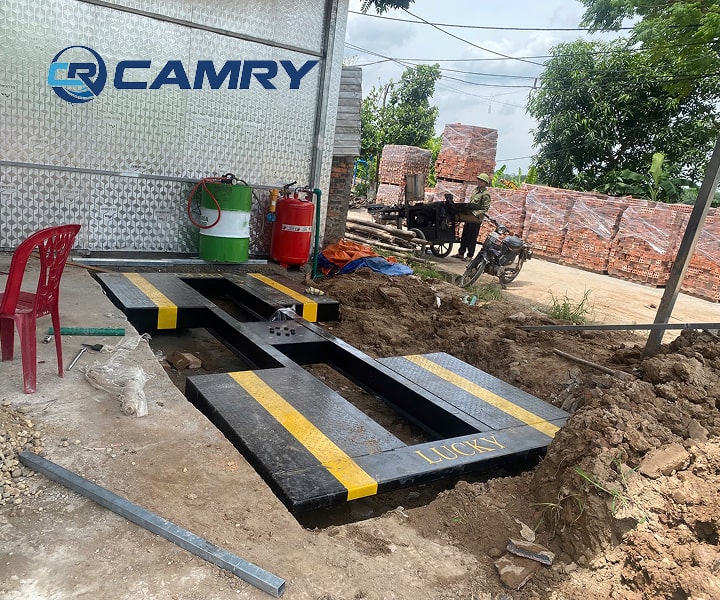

Nhiều gara ô tô chọn lắp đặt cầu nâng 1 trụ chữ H âm nền

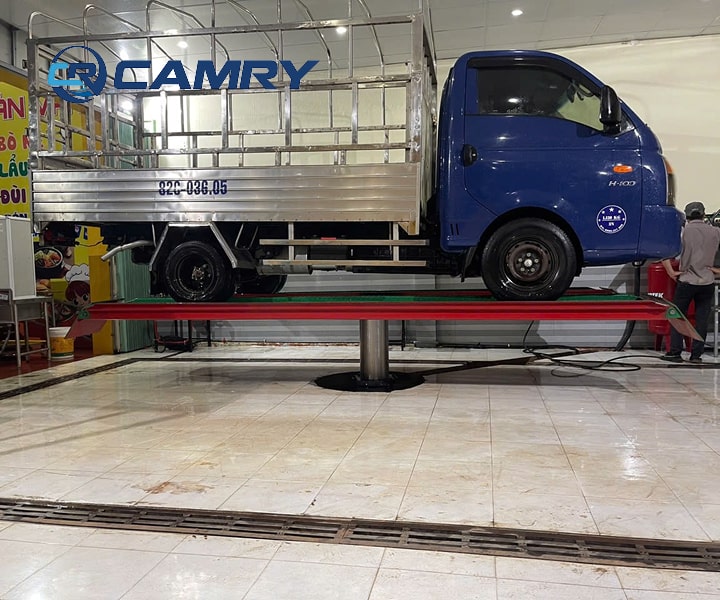

Cầu nâng 1 trụ chữ H dương nền nâng hạ được các dòng xe tải

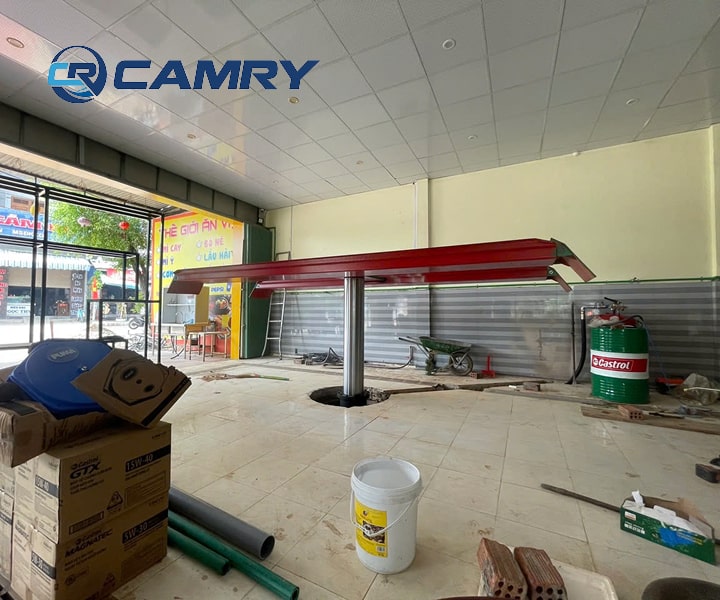

Cầu nâng 1 trụ chữ I âm nền Lucky dùng rửa xe ô tô các loại

Địa chỉ cung cấp cầu nâng 1 trụ uy tín, chất lượng
