Cầu nâng 1 trụ rửa xe ô tô là thiết bị đang được các chủ tiệm rửa xe chú trọng đầu tư. Đây là thiết bị giúp quy trình rửa xe được dễ dàng hơn nhưng đòi hỏi kỹ thuật khá cao từ lắp đặt, sử dụng. Dưới đây là quy trình lắp đặt cầu nâng 1 trụ đúng tiêu chuẩn kỹ thuật.

5 Bước lắp đặt cầu nâng 1 trụ đúng kỹ thuật

Quy trình này được một đơn vị đã lắp đặt hơn 1000 dự án trên toàn quốc chia sẻ. Quy trình lắp đặt của điện máy Camry sẽ bao gồm 5 bước, khá đơn giản và dễ hiểu.

Bước 1: Thiết kế bản vẽ kỹ thuật cầu nâng 1 trụ

Đây là bước quan trọng nhất, đảm bảo chất lượng và hiệu quả làm việc cầu nâng. Nhưng nhiều đội ngũ lắp đặt lại rất coi thường. Thực tế có rất nhiều đơn vị thiếu kinh nghiệm thiết kế bản vẽ không đúng kỹ thuật. Họ gặp phải những trường hợp sau:

• Khi thực hiện lắp đặt phải sửa chữa rất mất thời gian, móng đào không đủ sâu để chôn ty cầu, móng đào sai kích thước,…
• Khi thực hiện lắp đặt cầu nâng bị nghiêng. Móng đào không chắc chắn gây nguy hiểm.

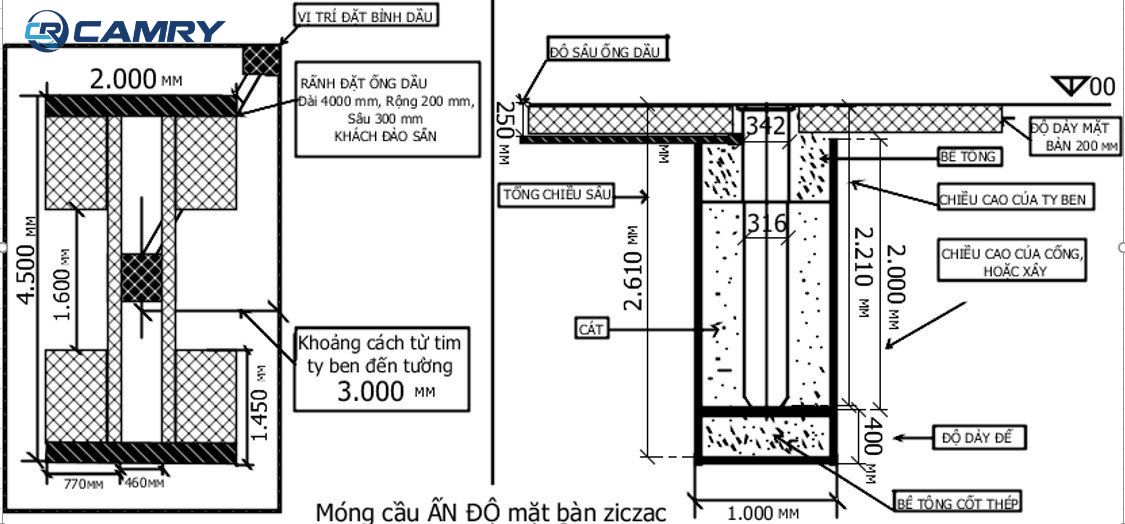

Dưới đây là bản vẽ kỹ thuật dòng cầu nâng rửa xe 1 trụ âm nền chữ I của điện máy Camry, các bạn có thể tham khảo.

Bước 2: Chọn vị trí để lắp đặt cầu nâng 1 trụ

Lựa chọn vị trí lắp đặt có thể do chủ tiệm lựa chọn. Nếu không thì đội ngũ lắp đặt sẽ lựa chọn để phù hợp nhất. Tuy nhiên cần đáp ứng được 1 số tiêu chí sau khi lựa chọn vị trí:

• Cầu nâng 1 trụ được đặt tại không gian thoáng, thuận tiện để đưa xe ô tô ra vào.
• Cầu nâng rửa xe ô tô có thể đặt ngay bên ngoài, tiện lợi cho việc đánh xe vào. Sau khi vệ sinh xong có thể đưa vào khu vực vệ sinh nội thất, phòng chăm sóc chuyên sâu theo 1 quy trình.
• Cầu nâng đặt về 1 phía của gara, cách tường ít nhất 1200mm, cách mi ngoài ít nhất 1500mm, có không gian để xoay cầu nâng.

Chọn vị trí lắp đặt cầu nâng 1 trụ sao cho hợp lý

• Từ góc mặt bàn đến vị trí đặt bình dầu cách 1,5m – 1,8m bởi chức năng quay 360 độ của cầu.
• Đường thoát nước bao quanh khu vực lắp đặt cầu nâng rửa xe ô tô. Cống cao 2m tính từ mặt đổ bê tông lên sàn.

Xem Thêm: Quy trình hoàn thiện mặt bằng cầu nâng 1 trụ chi tiết

Bước 3: Đào hố móng chôn ty cầu nâng 1 trụ

Cầu nâng 1 trụ có 3 loại là cầu nâng rửa xe ô tô âm nền chữ I, chữ H và cầu nâng 1 trụ dương nền chữ H. Mỗi loại có cách đào móng khác nhau.

Đào móng cầu nâng 1 trụ âm nền chữ I:

• Đào hố chôn ty cầu đường kính 1m.
• Chiều sâu từ mặt bê tông đáy lên sàn là 2m26. Thông thường thường bê tông đổ đáy dày khoảng 40cm – tức tổng chiều sâu hố chôn ty cầu từ mặt nền đất chưa đổ bê tông đáy lên sàn là 2m66.
• Toàn bộ kích thước theo mặt bàn đào âm xuống nền, cách nền khoảng 25cm.

Đào móng cầu nâng 1 trụ âm nền chữ H:

• Đào hố chôn ty cầu đường kính 1m.
• Chiều sâu từ mặt bê tông đáy lên sàn là 2m74. Thông thường thường bê tông đổ đáy dày khoảng 40cm – tức tổng chiều sâu hố chôn ty cầu từ mặt nền đất chưa đổ bê tông đáy lên sàn là 2m66.
• Toàn bộ kích thước theo mặt bàn đào âm xuống nền, cách nền khoảng 15cm.

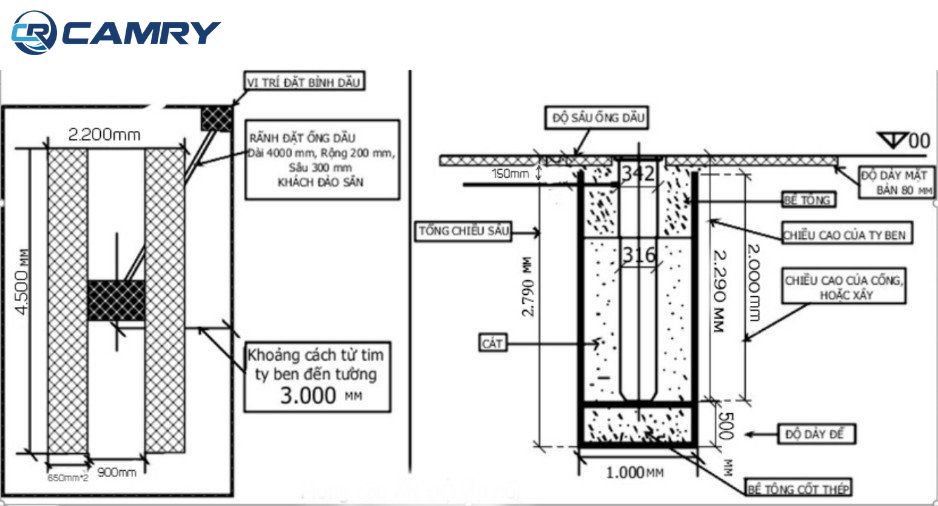

Đào móng cầu nâng rửa xe ô tô 1 trụ như thế nào?

Đào móng cầu nâng 1 trụ dương nền chữ H:

• Đào hố chôn ty cầu đường kính 1m.
• Chiều sâu từ mặt bê tông đáy lên sàn là 2m74. Thông thường thường bê tông đổ đáy dày khoảng 40cm – tức tổng chiều sâu hố chôn ty cầu từ mặt nền đất chưa đổ bê tông đáy lên sàn là 2m66.
• Không cần đào móng mặt bằng.

Lưu ý:

• Gia cố thêm cọc tre hoặc cọc bê tông nếu nền đất yếu.
• Hoàn thiện đổ bê tông chân ty cầu khoảng 10 ngày mới bắt đầu lắp đặt.

Bước 4: Thực hiện chôn ty cầu và lắp đặt đường ống dẫn dầu

Khi thực hiện chôn ty cầu kỹ thuật viên cần đảm bảo:

• Kiểm tra ty cầu được đặt cân bằng.
• Đào đường ống dẫn nhớt đảm bảo: chiều dài tính từ tâm cầu (tâm trụ nâng) đến vị trí bình nhớt: 3,2m – chiều rộng của rãnh: 0.3m. Lựa chọn đường ống cao cấp để đảm bảo thời gian sử dụng tốt nhất.
• Hệ thống khí nén kết nối với bình dầu. Máy nén khí đảm bảo dòng 2 cấp, áp suất 12kg/cm2.

Bước 5: Lắp đặt bàn nâng, hoạt động thử nghiệm và hoàn thiện mặt bằng

Thực hiện bước cuối cùng lắp đặt, hoạt động thử nghiệm và hoàn thiện:

• Bàn nâng rửa xe ô tô có trọng lượng lớn, thường sử dụng cẩu nâng di chuyển.
• Lắp ráp kết nối cố định bàn nâng với ty cầu nâng.
• Thực hiện hoạt động thử nghiệm cầu nâng.
• Cầu nâng hoạt động tốt, đổ bê tông hoàn thiện mặt bằng.

Cầu nâng 1 trụ là thiết bị quan trọng khi đầu tư kinh doanh một tiệm rửa xe. Nếu bạn muốn biết kinh doanh dịch vụ rửa xe cần có những thiết bị gì hay chi phí bỏ ra như thế nào? Có thể đọc bài viết này.

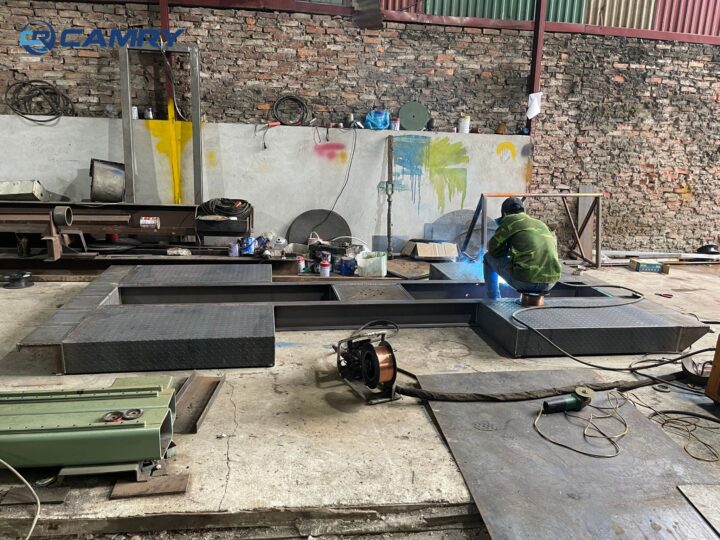

Lắp đặt bàn nâng là bước cuối cùng trong quy trình lắp đặt cầu nâng

Xem Thêm: [Chi tiết] Mở tiệm rửa xe ô tô cần bao nhiêu vốn?

Lưu ý khi lắp đặt cầu nâng 1 trụ rửa xe ô tô

Điện máy Camry xin chia sẻ một số lưu ý khi lắp đặt cầu nâng 1 trụ có được qua kinh nghiệm từ những dự án thực tế.

Thăm dò địa chất tại nơi lắp đặt cầu nâng 1 trụ

Công đoạn thăm dò địa chất là vô cùng quan trọng và cần thiết trước khi tiến hành đào hố móng lắp đặt cầu nâng.

• Nếu đất nền tiệm rửa xe của bạn nằm trong khu vực đất thịt, vững chãi, có độ an toàn cao thì việc lắp đặt cầu nâng 1 trụ không mấy khó khăn.

• Tuy nhiên, đối với những khu vực có địa chất dễ sạt lở, có mạch nước ngầm không ổn định, chủ tiệm và đơn vị thi công cần tìm biện pháp khắc phục, gia cố nền đất phù hợp để tránh nguy cơ sụt lún trong quá trình hoạt động.

Đất nền vị trí lắp cầu nâng phải đảm bảo đất chuẩn, không đất trũng, dễ sụt lún

Lựa chọn vị trí lắp đặt cầu nâng rửa xe ô tô hợp lý

Việc thiết kế bản vẽ cửa tiệm rửa xe nói chung cũng như lựa chọn vị trí lắp đặt cầu nâng 1 trụ cho ô tô nói riêng là công việc vô cùng quan trọng trước khi bắt đầu tiến hành lắp đặt cầu nâng 1 trụ.

Vì vậy, để đảm bảo cầu nâng 1 trụ được thi công theo đúng chuẩn kỹ thuật, đạt hiệu quả về mặt thẩm mỹ cần tính toán vị trí lắp đặt cầu nâng 1 trụ một cách hợp lý.

• Tránh đặt cầu nâng ở chính giữa tiệm, ngay lối ra vào hoặc đặt ở những nơi nền đất quá yếu hay trần nhà quá thấp.

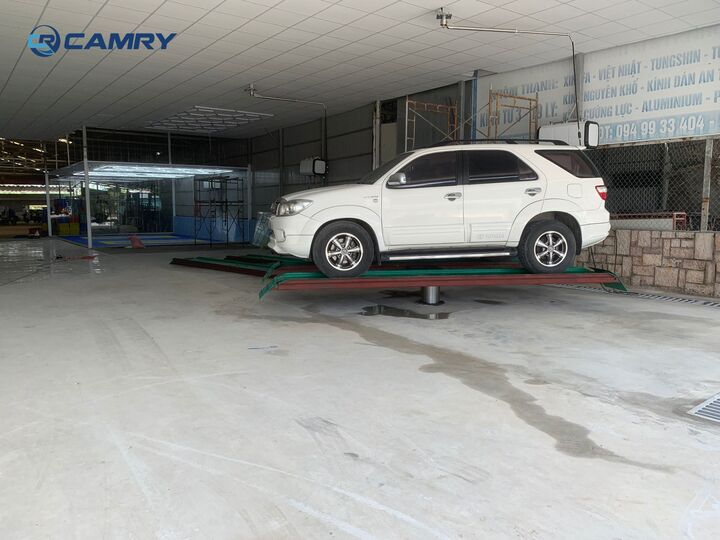

Không nên đặt cầu nâng ở chính giữa gara, dễ vướng lối đi

• Phần tâm của cầu nâng cần cách xa tường ít nhất 2m để đảm bảo diện tích hoạt động của thiết bị và thuận lợi cho việc di chuyển của kỹ thuật viên trong quá trình vệ sinh.
• Đảm bảo phía trước và phía sau cầu nâng không bị vướng mắc bởi bất cứ vật cản gì để không làm cản trở quá trình hoạt động.

Lựa chọn vị trí đặt bình chứa dầu thuỷ lực

Bình chứa dầu đóng vai trò quan trọng trong bộ thiết bị cầu nâng 1 trụ. Khi lắp đặt cầu nâng 1 trụ đây là vấn đề nhiều kỹ thuật viên quên mất. Nhưng để vận hành được hiệu quả thì vị trí đặt bình chứa dầu cũng rất quan trọng.

• Từ góc mặt bàn đến vị trí đặt bình dầu cách 1,5m – 1m8m bởi chức năng quay 360 độ của cầu. Nhiều xe dài 6m hoặc hơn 6m nếu bạn đặt gần hơn thì khi quay sẽ bị chạm bình dầu.
• Nếu không sử dụng chức năng quay 360 độ thì bạn có thể đặt bình dầu cách vị trí mép khoảng 1m là đủ.

Điện máy Camry – Đơn vị lắp đầu cầu nâng 1 trụ uy tín, chất lượng

Điện máy Camry là đơn vị đã thực hiện hơn 1000 dự án lắp đặt cầu nâng trên toàn quốc. Đơn vị chuyên cung cấp các sản phẩm cho các trung tâm chăm sóc xe chuyên nghiệp. Công ty đã có hơn 5 năm kinh nghiệm trong lĩnh vực và nhận được nhiều đánh giá tích cực của khách hàng.

• Mặt bàn cầu nâng 1 trụ được sản xuất trực tiếp trong nước, chất lượng đạt kiểm định.
• Đội ngũ kỹ thuật viên có chuyên môn cao hỗ trợ TƯ VẤN – THIẾT KẾ bộ thiết bị phù hợp với quy mô của tiệm, tối ưu chi phí đầu tư.
• Hỗ trợ vận chuyển, sửa chữa tại gara TOÀN QUỐC: Điện máy Camry có chính sách hỗ trợ 10-50% chi phí vận chuyển tuỳ thuộc vào giá trị đơn hàng.

Điện máy Camry hỗ trợ lắp đặt cầu nâng 1 trụ tại gara ô tô

Trên đây là quy trình lắp đặt cầu nâng 1 trụ chuẩn kỹ thuật của Điện máy Camry chia sẻ. Hy vọng những thông tin trên có ích cho các bạn. Nếu còn bất kỳ vấn đề gì thắc mắc hãy liên hệ trực tiếp đến chúng tôi để nhận được tư vấn.
